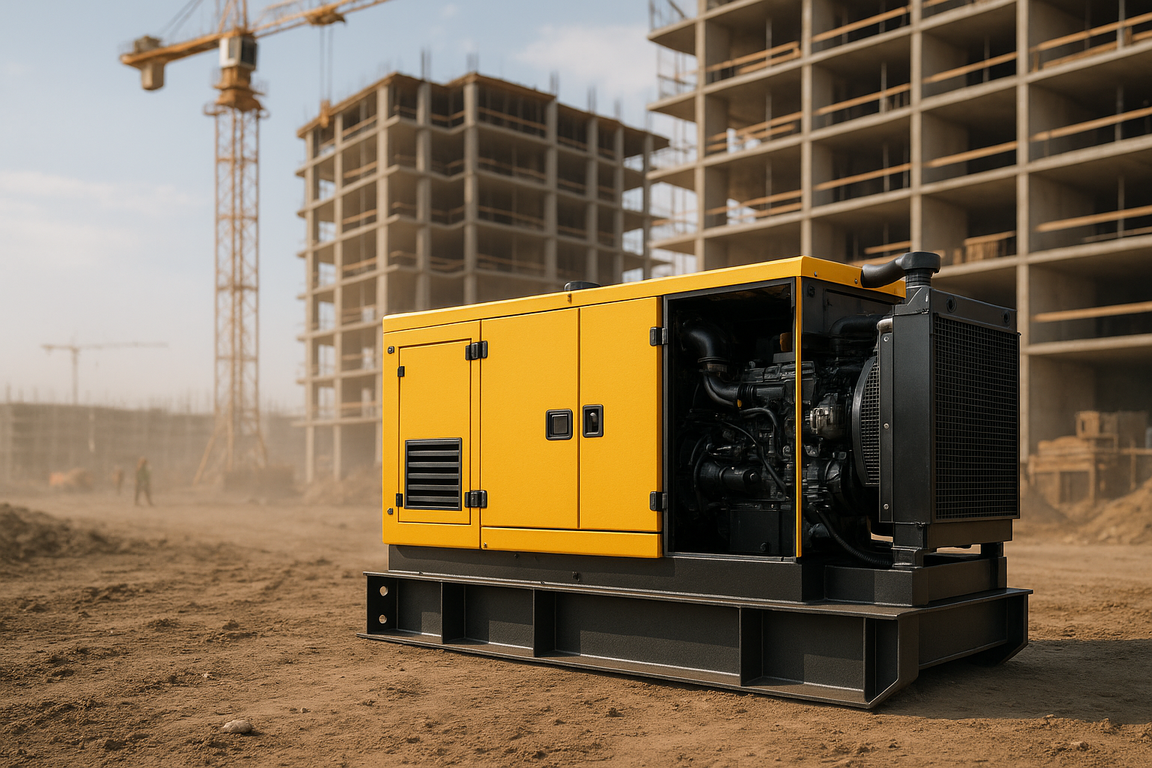

Дизельный генератор для стройплощадки: как подобрать мощность и защиту
Дизельный генератор для стройплощадки подбирают не по сумме паспортных мощностей всей техники, а по реальной одновременной нагрузке с учётом пусковых токов крана, бетононасоса и сварочных аппаратов. Коэффициент одновременности на типовой площадке составляет 0,6-0,8, коэффициент мощности (cos φ) с учётом электродвигателей и сварки – 0,75-0,8, а запас на пусковые токи закладывают 20-40% сверх расчётной нагрузки. Для площадки с башенным краном, бетононасосом, вибраторами и сваркой ориентир по генератору Azimut – от 100 до 250 кВт в зависимости от числа потребителей, работающих одновременно.
Ниже – как считать коэффициент одновременности, какие пусковые токи дают кран, бетононасос, сварочный аппарат и глубинный вибратор, зачем закладывать запас по cos φ, какая степень защиты IP и какое исполнение (открытая рама или кожух/контейнер) нужны для пыли и осадков на площадке, как заземлить передвижной генератор по ПУЭ и сколько топлива нужно на смену работы.
Кратко: главное
- Генератор считают не по сумме паспортных кВт, а по реальной нагрузке. Коэффициент одновременности на стройплощадке обычно 0,6-0,8: не вся техника работает на полную мощность одновременно.
- Пусковые токи крана, бетононасоса и вибраторов в 5-7 раз выше номинального и требуют отдельного запаса по мощности сверх расчётной установившейся нагрузки.
- cos φ стройплощадки обычно 0,75-0,8 из-за электродвигателей и сварочного оборудования, поэтому генератор берут с запасом 20-30% по кВА.
- Степень защиты и исполнение кожуха зависят от условий площадки: для открытой стройки нужна защита от пыли и осадков, для работы рядом с жильём – шумозащитный кожух или контейнер.
- Заземление передвижного генератора обязательно по ПУЭ, а автономность по топливу рассчитывают под реальный график смены, а не «на глаз».
Коэффициент одновременности: считаем реальную нагрузку стройплощадки
Простое сложение паспортных мощностей крана, бетононасоса, сварки и освещения почти всегда завышает требуемую мощность генератора. На практике башенный кран поднимает груз не постоянно, а циклами, бетононасос работает интенсивно только во время заливки, а сварочные посты редко включены все одновременно на полную нагрузку. Коэффициент одновременности Ко – это отношение реальной суммарной нагрузки к сумме установленных мощностей, и для типовой стройплощадки среднего размера его берут в диапазоне 0,6-0,8.
Расчёт строится так: суммируют установленную мощность всех потребителей, умножают на Ко для получения расчётной нагрузки, а затем отдельно добавляют пусковой пик самого мощного электродвигателя – он не усредняется коэффициентом одновременности, а учитывается как кратковременная добавка. Для площадки с башенным краном 30 кВт, бетононасосом 45 кВт, сваркой 15 кВт и освещением 10 кВт суммарная установленная мощность – 100 кВт, а расчётная нагрузка при Ко 0,7 – около 70 кВт до учёта пусковых токов и cos φ.
Пусковые токи крана, бетононасоса и сварочного аппарата
Асинхронные электродвигатели крана и бетононасоса в момент пуска потребляют ток в 5-7 раз выше номинального в течение долей секунды, и генератор должен пережить этот пик без просадки напряжения и частоты. Привод подъёма башенного крана мощностью 15-30 кВт даёт пусковой ток порядка x5-7 от номинального, особенно при частых реверсах и повторных пусках в цикле подъёма-опускания груза. Мотор бетононасоса 30-55 кВт стартует похоже – x6-7, а глубинный вибратор для уплотнения бетона мощностью 1,5-2,2 кВт добавляет свой пик при групповом включении нескольких единиц сразу.
Сварочный аппарат инверторного типа ведёт себя иначе: пусковой ток у него невысокий (x1,2-1,5), но нагрузка нелинейная и искажает форму тока в сети, что тоже съедает часть ёмкости генератора сверх арифметического расчёта. Устройства плавного пуска на крупных приводах снижают пиковую нагрузку в разы и позволяют обойтись генератором меньшей паспортной мощности – это особенно заметно на площадках с одновременной работой крана и бетононасоса.
cos φ стройплощадки и запас по кВА
Паспортная мощность генератора Azimut указана в кВА – полной мощности, а не в кВт – активной, которую реально потребляют механизмы. Перевод идёт через коэффициент мощности: активная мощность равна кВА, умноженным на cos φ. На стройплощадке с электродвигателями крана и насоса, а также сварочными постами реальный cos φ обычно составляет 0,75-0,8, а не 0,95-1, как у чисто резистивной нагрузки вроде обогрева бытовок.
Практический вывод: под расчётную активную нагрузку 70 кВт при cos φ 0,75 нужен генератор не на 70, а примерно на 93 кВА полной мощности, и дальше к этой цифре добавляют запас на пусковые токи. Суммарно для стройплощадки среднего размера с краном, бетононасосом, сваркой и освещением получается генератор Azimut в диапазоне 100-150 кВт, а для крупного объекта с несколькими кранами и постоянной заливкой бетона – 200-250 кВт и выше.
IP-защита и исполнение кожуха для стройплощадки
Открытая рама без кожуха годится только для площадки под навесом или во временном закрытом помещении. На улице, под дождём и в пыли от земляных работ генератор нуждается в защищённом исполнении: степень IP23 закрывает от прямых брызг и крупной пыли и подходит для большинства строительных площадок, а IP44 и выше уместны там, где оборудование стоит без укрытия постоянно, включая зимний период с осадками.
Кожух капотного типа снижает шум и защищает панель управления при работе техники рядом. Для площадок вблизи жилой застройки, где действуют нормативы по шуму в дневное и ночное время, разумнее сразу смотреть шумозащитное исполнение генератора Azimut – это дешевле, чем штраф за превышение нормы на границе площадки.
Заземление генератора по ПУЭ
Передвижной дизельный генератор на стройплощадке заземляют обязательно, независимо от мощности и режима работы. Правила устройства электроустановок (ПУЭ) требуют выполнить контур заземления с сопротивлением растеканию тока, соответствующим режиму нейтрали генератора, и подключить корпус установки к этому контуру до подачи нагрузки на потребителей. Для передвижных электростанций, работающих как отдельный (изолированный) источник, отдельное заземление нейтрали и повторное заземление – не формальность, а условие срабатывания защитных аппаратов при пробое изоляции.
На практике для стройплощадки делают выносной заземлитель – один или несколько электродов, соединённых с корпусом генератора проводником сечением по проекту. Сопротивление заземления проверяют перед вводом в эксплуатацию и периодически в течение сезона, особенно после промерзания или пересыхания грунта. Без исправного заземления допуск генератора к работе на объекте невозможен.
| Потребитель | Установленная мощность, кВт | Пусковой ток, к номиналу | Особенность нагрузки |
|---|---|---|---|
| Башенный кран (привод подъёма) | 15-30 | x5-7 | Частые пуски и реверсы, ударная нагрузка |
| Бетононасос | 30-55 | x6-7 | Почти непрерывная работа во время заливки |
| Сварочный аппарат инверторный | 5-10 | x1.2-1.5 | Нелинейная нагрузка, искажение формы тока |
| Вибратор глубинный / бытовки | 1.5-15 | x4-5 (вибратор) | Групповое включение повышает суммарный пик |
Мощность генератора для стройплощадки считают не по сумме табличных киловатт техники, а по расчётной нагрузке с коэффициентом одновременности, запасом на cos φ и отдельным резервом на пусковой ток самого крупного электродвигателя – без этого генератор либо простаивает недогруженным, либо уходит в защиту при каждом пуске крана.
Инженерная практика подбора генераторных установок для строительных площадок
Автономность по топливу: сколько дизеля нужно на смену
Расход топлива дизельного генератора Azimut при нагрузке около 75% от номинала обычно составляет 0,2-0,25 л на кВт*ч, и от этой цифры считают ёмкость топливного бака под нужную автономность. Для генератора 150 кВт при типовой загрузке 100 кВт расход составит порядка 20-25 л/ч, то есть за смену 10-12 часов уйдёт 200-300 л топлива без учёта заправки в процессе работы.
Автономность бака выбирают под логистику площадки: при ежедневном подвозе хватает штатного бака на 8-12 часов, а для удалённых объектов смотрят на генератор с увеличенным баком или внешней ёмкостью на 24-48 часов. Долив топлива без остановки генератора – вопрос техники безопасности, и его выполняют только по инструкции конкретной модели.
Частые ошибки при подборе генератора для стройплощадки
Типовые просчёты повторяются от объекта к объекту. Первая ошибка – подбор по сумме паспортных мощностей без коэффициента одновременности: генератор получается заведомо избыточным и работает недогруженным большую часть смены. Вторая – игнорирование пускового тока крана и бетононасоса: генератор проходит по расчётной нагрузке, но уходит в защиту при каждом пуске крупного электродвигателя. Третья – расчёт в кВт вместо кВА без учёта реального cos φ площадки.
Четвёртая ошибка – неверная степень защиты кожуха: открытая рама на открытой площадке под дождём и пылью выходит из строя быстрее гарантийного срока. Пятая – отсутствие заземления или формальный подход к контуру: передвижной генератор без исправного заземления не допускают к работе, а при пробое изоляции это вопрос безопасности персонала, а не только требований ПУЭ.
Часто задаваемые вопросы
Как рассчитать мощность генератора для стройплощадки?
Суммируйте установленную мощность потребителей, умножьте на коэффициент одновременности 0,6-0,8, переведите в кВА через реальный cos φ площадки (обычно 0,75-0,8) и добавьте запас на пусковой ток самого крупного электродвигателя.
Что такое коэффициент одновременности и как он влияет на выбор генератора?
Это отношение реальной суммарной нагрузки к сумме паспортных мощностей всех потребителей. На стройплощадке он обычно 0,6-0,8, так как кран, насос и сварка редко работают одновременно на полную мощность. Без него расчёт мощности генератора получается завышенным.
Какая степень защиты IP нужна дизельному генератору на стройплощадке?
Для большинства открытых площадок достаточно IP23 – защита от пыли и прямых брызг. Для постоянной работы без укрытия в течение всего сезона, включая осадки, рассматривают исполнение с более высокой степенью защиты и капотный кожух.
Нужно ли заземлять передвижной генератор по ПУЭ?
Да, обязательно, независимо от мощности. Корпус подключают к контуру заземления до подачи нагрузки, а сопротивление растекания проверяют перед вводом в эксплуатацию и периодически в течение сезона.
Сколько топлива нужно генератору Azimut на смену работы?
Ориентир – 0,2-0,25 л на кВт*ч при нагрузке около 75% от номинала. Для генератора 150 кВт при реальной загрузке 100 кВт это около 20-25 л/ч, то есть 200-300 л за смену 10-12 часов.
Как подобрать генератор Azimut для стройплощадки: порядок действий
Определите список потребителей и их установленную мощность, примените коэффициент одновременности 0,6-0,8, переведите нагрузку в кВА через реальный cos φ площадки, добавьте запас на пусковой ток крупного электродвигателя, выберите степень защиты кожуха под условия площадки и заложите контур заземления по ПУЭ до начала работы генератора под нагрузкой.
Подобрать модель под расчётную мощность удобно по каталогу: посмотрите раздел дизельные электростанции Azimut, а для площадки среднего размера – дизель-генераторы Azimut 100 кВт. Для крупного объекта с несколькими кранами и постоянной заливкой бетона смотрите дизель-генераторы Azimut 200 кВт. Общее устройство таких установок описано в статье «Дизельная электростанция» в Википедии.
