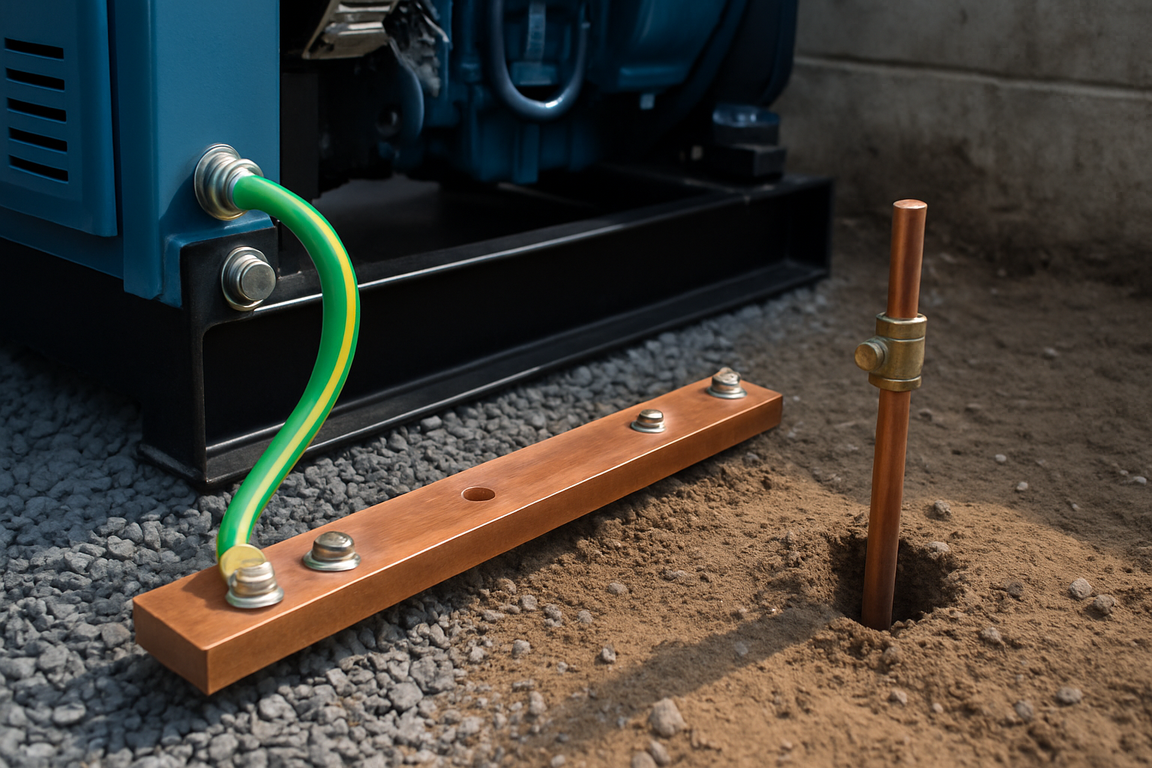

Заземление дизельного генератора: как сделать по ПУЭ
Заземление дизельного генератора по ПУЭ – это отдельное заземляющее устройство сопротивлением не более 4 Ом при 380/220 В, подключённое к нейтрали генератора и к раме, плюс непрерывная сеть проводников PE до щита. Контур собирают из вертикальных электродов 2-3 м, связанных полосой 40×4 мм на глубине 0,5-0,7 м, подземные стыки – только сварные. Если ДГУ Azimut работает через АВР на сеть TN-C-S, точку заземления нейтрали выбирают по типу аппарата: при трёхполюсном АВР нейтраль уже связана с заземлителем ввода, при четырёхполюсном её заземляют отдельно.
Кратко: главное
- Три задачи: срабатывание автоматов и УЗО при замыкании на корпус, ограничение напряжения прикосновения, отвод статики с рамы.
- Нормы ПУЭ, гл. 1.7: устройство источника при 380/220 В – не более 4 Ом, повторное заземление PEN – не более 30 Ом. При грунте выше 100 Ом·м норму увеличивают, но не более чем в 10 раз.
- Контур: 3-6 электродов по 2-3 м с шагом, равным их длине, связь полосой 40×4 мм на глубине 0,5-0,7 м, соединения в земле – сварные.
- Сечение PE: при фазе до 16 мм2 равно фазному, при 16-35 мм2 – 16 мм2, свыше 35 мм2 – половина фазного. Отдельный медный PE – от 6 мм2.
- Зануление не заменяет заземление: корпус на рабочем нуле без заземлителя убивает при обрыве нуля.
Зачем дизельному генератору заземление
Без заземляющего устройства защитная автоматика работает вслепую. При пробое изоляции фазный потенциал выходит на раму, кожух, бак и выхлопную трубу. Корпус не связан с землёй – ток замыкания мал, автомат его не видит, установка остаётся под напряжением. Заземление даёт току путь достаточной величины, и защита отключает участок за доли секунды. УЗО без PE не работает вовсе: утечка на неподключённый корпус не создаёт разбаланса, пока в цепь не попал человек. Третья функция – отвод статики: топливный насос, вентилятор и ремни генерируют заряд рядом с парами дизтоплива.
Системы заземления TN-S, TN-C-S, TT и IT для ДГУ
Для стационарной ДГУ как автономного источника базовый выбор – TN-S. Нейтраль генератора глухо заземлена, рабочий N и защитный PE разделены на всём протяжении, замыкание на корпус превращается в однофазное КЗ с большим током. TN-C-S применяют при четырёхпроводном вводе от сети: PEN приходит на ВРУ, разделяется там на N и PE, а ДГУ через АВР работает на ту же точку разделения. Систему TN-C не применяют: обрыв неразделённого PEN выносит фазу на все корпуса.
TT берут для отдельно стоящего здания или стройплощадки, где нулевому проводнику сети доверять нельзя: корпуса присоединяют к локальному заземлителю, а на вводе обязательно ставят УЗО – ток замыкания ограничен сопротивлением двух заземлителей, и обычного автомата не хватит. Система IT с изолированной нейтралью и контролем изоляции нужна на медицинских объектах, судах и в шахтах; для типового объекта с ДГУ она избыточна.
Заземлять ли нейтраль генератора при работе через АВР
Ответ зависит от числа полюсов АВР. Трёхполюсный аппарат переключает только фазы, нейтраль генератора остаётся соединённой с нейтралью сети и через ГЗШ – с заземлителем ввода. Отдельно заземлять её не нужно, достаточно связать раму ДГУ с шиной PE и с местным заземлителем.
Четырёхполюсный АВР переключает нейтраль вместе с фазами. В режиме от ДГУ нейтраль сети отсекается, генератор становится самостоятельным источником, и его нейтраль обязательно заземляют – на клеммной колодке установки или на нейтральной шине генераторного щита. Без этого система превращается в изолированную: УЗО не срабатывает, автоматы замыкание на корпус не видят.
Повторное заземление PEN на вводе нужно всегда, независимо от типа АВР; ПУЭ нормирует его в 30 Ом. Частая ошибка – заземлить нейтраль генератора отдельным контуром, оставив трёхполюсный АВР: два независимых заземления нейтрали дают уравнительные токи, нагрев проводников и ложные срабатывания УЗО. Тип аппарата и точку заземления нейтрали выбирают вместе, на этапе проекта.
Отдельный контур для мобильной и контейнерной ДГУ
Мобильная и контейнерная ДГУ почти всегда требует собственного заземляющего устройства: установка отделена от здания, рама стоит на плитах, изолированных от грунта. Заземляющий болт на раме и на корпусе контейнера предусмотрен под отдельный спуск к контуру. Для временных объектов допустим инвентарный заземлитель: 3-4 стержня по 2-2,5 м по периметру, связанные полосой или медью от 16 мм2 через зажимы с антикоррозийной обработкой. Измеряют его после каждой установки: в сухом песке или на мёрзлом грунте он легко даёт 40-60 Ом вместо требуемых 4. Корпус контейнера, раму, двери, лотки, бак и щит связывают с одной шиной PE – иначе при замыкании между двумя точками внутри контейнера возникает опасная разность потенциалов.
Нормируемое сопротивление заземляющего устройства по ПУЭ
Для сети 380/220 В заземляющее устройство, к которому присоединена нейтраль генератора, должно иметь сопротивление не более 4 Ом. При 660/380 В норма жёстче – 2 Ом, при 220/127 В мягче – 8 Ом. Повторное заземление PEN на вводе – не более 30 Ом, суммарное по всем повторным заземлениям линии – не более 10 Ом.
Значение 4 Ом относится к грунтам с удельным сопротивлением до 100 Ом·м. Для песка, скалы и мерзлоты ПУЭ разрешает увеличить норму пропорционально, но не более чем в 10 раз: при 500 Ом·м допустимо 4 x 500/100 = 20 Ом, потолок – 40 Ом. Применять поправку без измерения грунта нельзя. Ориентир: одиночный трёхметровый стержень в суглинке даёт 25-35 Ом, поэтому норму выполняет только контур – причём четыре стержня с шагом в свою длину снижают сопротивление в 2,7-3,2 раза, а не в четыре, из-за взаимного экранирования.
Конструкция контура: электроды, полоса, глубина
Типовой контур для ДГУ – от 3 до 6 вертикальных электродов длиной 2-3 м, в ряд или по треугольнику. Электрод: круглая сталь от 16 мм, уголок 50x50x5 мм или омеднённый стержень 14-16 мм. Шаг берут равным длине электрода; плотнее ставить бессмысленно. Горизонтальную связь делают полосой 40×4 мм (минимум по ПУЭ для стали в земле – 48 мм2 при толщине от 4 мм) в траншее глубиной 0,5-0,7 м, ниже слоя, который летом пересыхает, а зимой промерзает.
Подземные соединения выполняют сваркой: длина шва не менее шести диаметров проводника или двойной ширины полосы, шов зачищают и покрывают битумной мастикой. Болты в грунте не применяют – за 2-3 сезона коррозия разрывает контакт, и контур распадается на несвязанные стержни. Болтовое соединение допустимо выше уровня земли: на спуске к раме ДГУ и на ГЗШ. Видимый участок спуска маркируют жёлто-зелёными полосами.
Сечение защитных проводников PE
Сечение PE определяют от фазного проводника той же цепи: до 16 мм2 включительно PE равен фазному, при 16-35 мм2 берут 16 мм2, свыше 35 мм2 – не менее половины фазного. Для ДГУ Azimut на 320 кВт с кабелем 3×185 мм2 это PE от 95 мм2, на 64 кВт с кабелем 3×50 мм2 – PE от 25 мм2. Отдельный незащищённый PE – от 6 мм2 по меди или 16 мм2 по алюминию; в трубе допустимо 2,5 мм2 медь. На виброопорах ставят гибкий медный проводник с наконечником: жёсткая шина от вибрации трескается по месту крепления.
| Элемент | Требование ПУЭ / типовое решение | Комментарий для ДГУ |
|---|---|---|
| Сопротивление устройства при 380/220 В | не более 4 Ом | Заземлитель нейтрали источника |
| Повторное заземление PEN на вводе | не более 30 Ом | Обязательно при TN-C-S независимо от типа АВР |
| Вертикальный электрод | сталь d от 16 мм или уголок 50x50x5, длина 2-3 м | 3-6 штук, шаг равен длине электрода |
| Горизонтальная связь | полоса 40×4 мм, глубина 0,5-0,7 м | Только сварка, шов покрывают мастикой |
| PE в составе кабеля | = фазе до 16 мм2; 16 мм2 при 16-35; половина фазы свыше 35 мм2 | Для 3×185 мм2 нужен PE не менее 95 мм2 |
| Отдельный PE-проводник | не менее 6 мм2 медь / 16 мм2 алюминий | В трубе или лотке допустимо 2,5 мм2 медь |
| Измерение сопротивления | при вводе и не реже 1 раза в 6 лет | Замер в сухой сезон, с протоколом |
Измерение сопротивления и протокол
Заземляющее устройство считается принятым только после измерения. Сопротивление растекания меряют трёх- или четырёхпроводным методом: потенциальный и токовый электроды забивают по прямой на 20 и 40 м от контура. Работают в период наибольшего сопротивления грунта – результат после дождя занижен и приёмку не подтверждает. В протокол вносят дату и погоду, схему устройства, прибор с датой поверки, полученное и нормируемое сопротивление, вывод о соответствии. Переходное сопротивление контактов – не более 0,05 Ом. Повторный замер делают не реже раза в 6 лет, для мобильной ДГУ – при каждой установке.
Заземление ДГУ – не отдельный стержень «где-то у забора», а замкнутая система: заземлённая нейтраль источника, контур с нормируемым сопротивлением, непрерывная сеть PE и уравнивание потенциалов. Разрыв в любом звене обесценивает остальные.
Обобщённое требование ПУЭ, глава 1.7 «Заземление и защитные меры электробезопасности»
Типовые ошибки при заземлении ДГУ
Заземление на случайный металл. Арматура забора, водопроводная труба, опора навеса заземлителем не являются: забор стоит на бетоне, труба может иметь диэлектрическую вставку, а при ремонте участок меняют на пластик.
Болтовые соединения в грунте без антикоррозийной защиты. Стык двух полос на болте за год покрывается окислом, переходное сопротивление растёт с сотых долей до единиц Ом. В земле – только сварка.
Нет уравнивания потенциалов между рамой ДГУ и щитом. Раму завели на свой контур, щит – на другой, прямой связи по PE нет. При замыкании между рамой и щитом появляется разность потенциалов, опасная для персонала.
Зануление вместо заземления. Корпус прикручивают к рабочему нулю N: «ноль и так заземлён». При обрыве N до точки соединения фазный потенциал через нагрузку выходит на корпус. После разделения PEN проводники N и PE не совмещают никогда.
Плавающая нейтраль после замены АВР на четырёхполюсный. Аппарат поменяли, нейтраль генератора не заземлили. От сети всё работает, от ДГУ система становится изолированной. Проверять защиты надо в режиме от генератора.
Часто задаваемые вопросы
Какое сопротивление заземления должно быть у дизельного генератора?
Для сети 380/220 В заземляющее устройство, к которому присоединена нейтраль генератора, должно иметь сопротивление не более 4 Ом (ПУЭ, гл. 1.7). Повторное заземление PEN-проводника – не более 30 Ом. При удельном сопротивлении грунта выше 100 Ом·м норму увеличивают пропорционально, но не более чем в 10 раз.
Нужно ли заземлять нейтраль генератора, если он работает через АВР?
Зависит от типа АВР. При трёхполюсном аппарате нейтраль генератора связана с нейтралью сети и с заземлителем ввода, отдельное заземление не требуется. При четырёхполюсном нейтраль переключается вместе с фазами: в режиме от ДГУ генератор становится самостоятельным источником, и его нейтраль обязательно заземляют, иначе система оказывается изолированной и защиты не работают.
Можно ли заземлить ДГУ на арматуру забора или на водопроводную трубу?
Нельзя. Такие конструкции не имеют нормируемого сопротивления растекания, могут быть изолированы от грунта бетоном и заменяются при ремонте без ведома электрика. Заземлитель делают отдельный: электроды 2-3 м, связанные полосой 40×4 мм на глубине 0,5-0,7 м, со сварными соединениями и протоколом измерения.
Какое сечение PE-проводника взять для генератора?
По фазному проводнику той же цепи: до 16 мм2 PE равен фазе, при 16-35 мм2 берут 16 мм2, свыше 35 мм2 – не менее половины фазного. Отдельно проложенный незащищённый медный PE – не менее 6 мм2. Для ДГУ на 64 кВт с кабелем 3×50 мм2 это PE от 25 мм2, для 320 кВт с кабелем 3×185 мм2 – PE от 95 мм2.
Как часто нужно измерять сопротивление заземления ДГУ?
При вводе в эксплуатацию обязательно, далее для питающих установок не реже одного раза в 6 лет, с ежегодным осмотром видимой части заземлителя. Замер выполняют в период наибольшего сопротивления грунта и оформляют протоколом с указанием прибора, схемы, погодных условий и вывода о соответствии норме.
Что проверить перед пуском
Порядок такой: определите систему заземления объекта, выберите тип АВР и согласуйте с ним точку заземления нейтрали, соберите контур на сварке, проложите PE от рамы до ГЗШ, сделайте уравнивание потенциалов и измерьте сопротивление с протоколом. Норму 4 Ом подтверждают приборно.
Подобрать установку под нагрузку и заранее заложить в проект сечение PE и схему заземления удобно по каталогу: посмотрите дизель-генераторы Azimut 64 кВт для объектов средней мощности и дизель-генераторы Azimut 320 кВт для промышленного резерва. Базовые определения по теме приведены в статье «Заземление» в Википедии.
